2013 맥미니 SSD 교체하기



2013년형 맥미니(Mac mini) SSD 교체하기에 대한 안내 입니다.



맥미니의 HDD를 SSD로 교체하기 위해 네이버 검색을 했더니

온통 사설 AS업체의 글들로 도배가 되어 있더군요.

교체하는게 그리 어려운 것도 아닌데 제대로 공개도 않하고 업체 이용하란 글들을 보니

이런 글을 작성해야겠구나 생각이 듭니다.



거기다 많이 참고하는 ifixit 글을 초보자들이 보면 실수하기 딱 좋겠구나 싶어서

제가 친절하게 HDD를 SSD로 교체하는 부분만을 안내하고자 합니다.



대상 맥미니는 2012년 후반에 나온 2013년형 맥미니로 현재 판매되고 있는 제품들 입니다.

제가 작업한 모델의 모델명은 MD387KH/A 입니다.

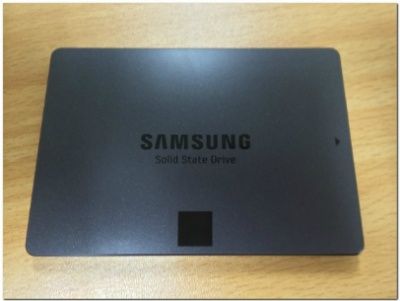

교체에 사용된 SSD는 삼성 SSD 840 EVO로 250G 모델 입니다.

기존 840에 비해 TurboWrite 기술을 사용해서 쓰기 능력이 좋아진 SSD로

요즘 가격대가 20만원 초반대로 구성되어 구매 욕구가 높아진 모델 입니다.

이 모델말고도 다른 모델을 사용해도 당연히 됩니다...^^;

단, SATA3용 SSD를 사용해 주세요.







맥미니에 달려 있는 HDD는 히타치사 제품으로 500G에 5,400RPM, SATA2를 지원하는 모델입니다.

그래서 맥미니 사양보면 느린 제품이 아닌데 이것때문에 많이 느리게 됩니다.



맥미니에서 SSD를 교체하기 위해서는 별나사(육각 드라이버)가 필요한데 기존에 가지고 있지않다면

6천원 후반대의 만능 드라이버툴 DA-6088을 추천합니다.

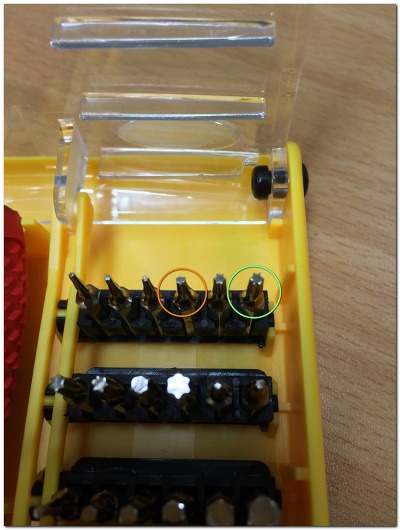

필요한 드라이버는 T6과 T8로 사진에서 원형으로 표시한 드라이버 2개만 이용 됩니다.



참고로 맥미니에는 2.5인치 사이즈의 HDD를 2개까지 달 수 있습니다.

그러나 추가 1개를 더 다는 것은 초보자가 작업하기엔 매우 어려우며

추가 1개를 더 달기위해서는 맥용 SATA 케이블도 필요합니다.

그래서 초보자 기준으로 기존 HDD를 SSD로 교체하는 것으로 설명을 한정 합니다.

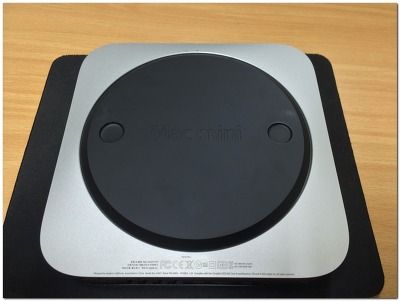

이제 맥미니를 뒤집습니다.



[1] 케이스 열기





나사 같은게 없어 쉽게 플라스틱 뚜껑을 양 엄지 손가락으로 열 수 있습니다.





약간의 힘을 주고 왼쪽으로 살짝 돌리면 열립니다.

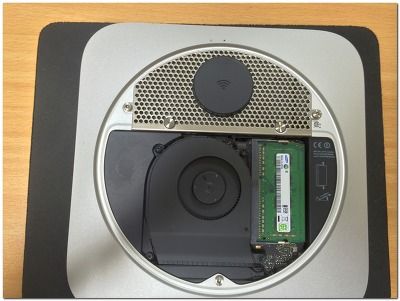

뚜껑을 열었을 때의 모습입니다.





램은 처음에 2G가 2개로 총 4G가 꼽혀 있습니다.

램을 교체하려면 지금 단계에서 쉽게 교체할 수 있습니다.

저는 4G가 2개로 총 8G로 교체해봤는데 속도 향상은 거의 느낄 수 없습니다.





[2] 팬 분리하기

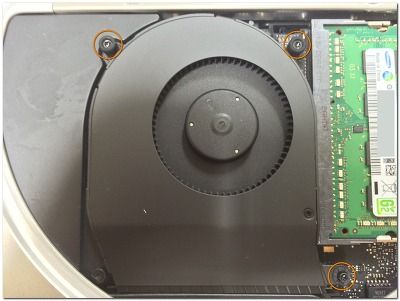

사진에서 원형으로 표시한 나사 3개를 풉니다. T6 드라이버를 사용 합니다.





나사를 다 푼 후 살짝 들어 올리면 팬과 연결된 선이 보입니다.

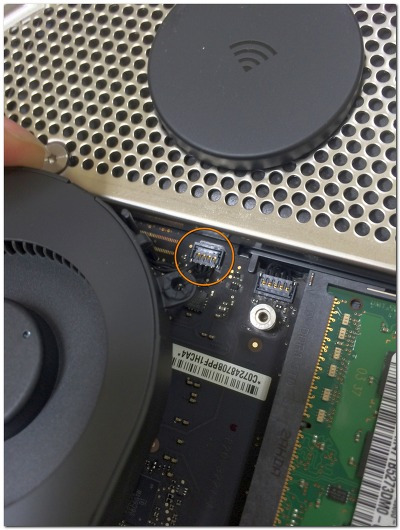

선을 살짝 위로 잡아 댕기면 원형으로 표시된 부분에서 쉽게 분리 됩니다.

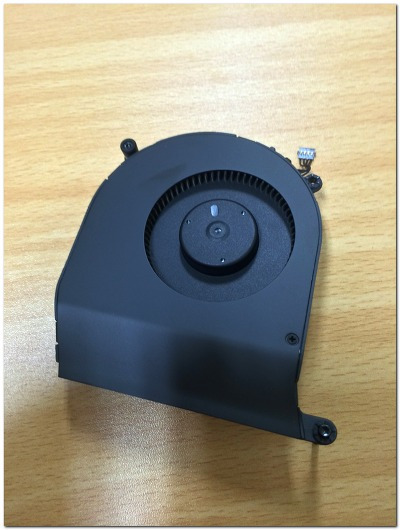

맥미니에서 분리된 팬 입니다.





[3] 히트 싱크 덮개 분리하기



히트 싱크 덮개를 분리해야 SATA케이블 연결 부위가 노출 됩니다.

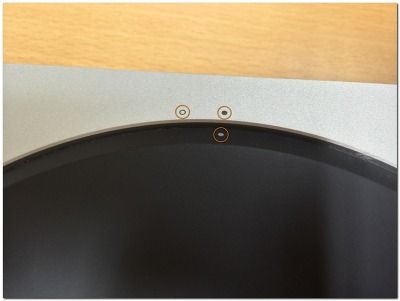

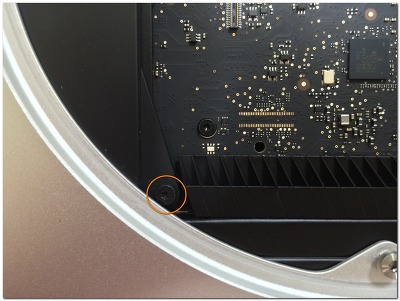

원형으로 표시된 나사를 T6 드라이버로 풉니다.

덮개를 손으로 들어 냅니다.

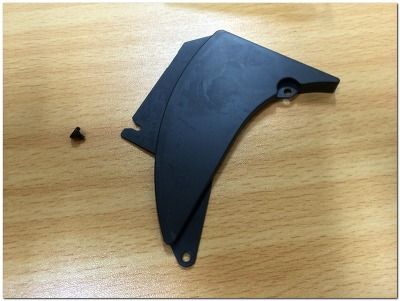

분리된 덮개의 모습 입니다.

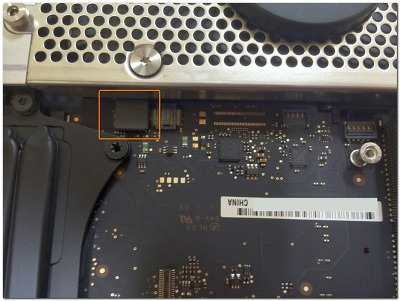

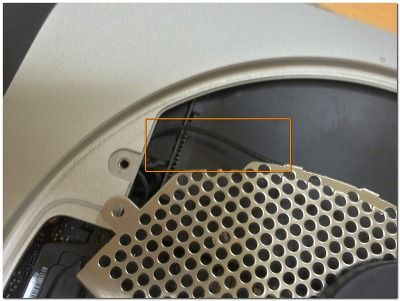

사각형으로 표시된 부분이 SATA 케이블 연결 부위 입니다.





[4] 안테나 플레이트 분리하기

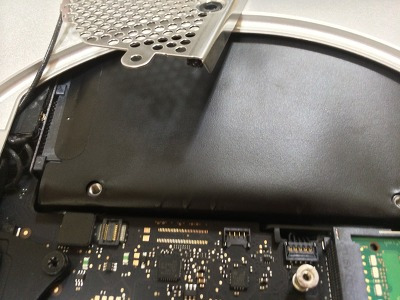

안테나 플레이트 밑에 바로 HDD가 고정되어 있습니다.

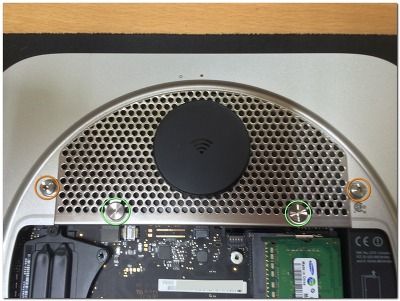

주황색 원형 표시된 나사와 연두색 원형 표시된 나사를 T8 드라이버로 풉니다.

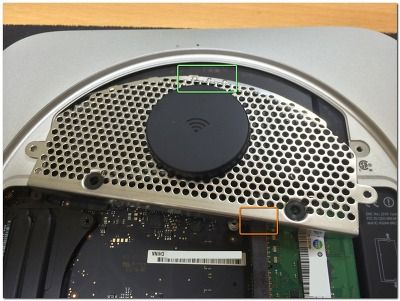

주황색 부분은 플레이트 고정이 목적이고, 연두색 부분은 HDD 고정이 목적 입니다.





주황색 부분은 살짝 들어 올려주고 연두색 부분은 살짝 눌려서 분리 합니다.

왼편에 선이 연결되어 있으니 분리만 시킵니다.





ifixit에서는 이 부분에서 선을 분리하라고 안내하는데 절대 그러면 안됩니다.

선을 다시 연결하는게 초보자가 감당하기엔 쉽지 않습니다.

그래서 선이 충분히 기니 살짝 선을 뺀 후 안테나 플레이트를 위로 놓아 주세요.

(이후 몇가지 작업이 ifixit에 소개가 되어 있는데 절대 따라 할 필요 없습니다.)





[5] HDD 분리하기

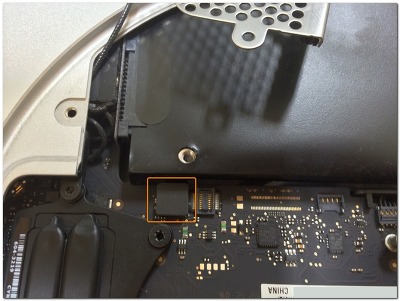

사각형으로 표시된 SATA 연결 부위를 아래에서 위로 살짝 들어 줍니다.

그러면 쉽게 연결이 떨어집니다.

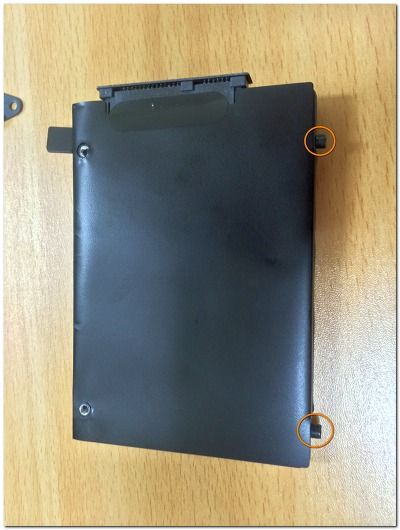

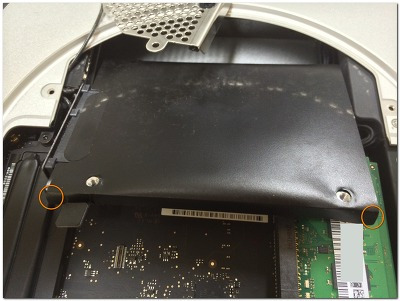

주황색 표시된 부분을 양 검지 손가락으로 들어서 조심스럽게 들어냅니다.

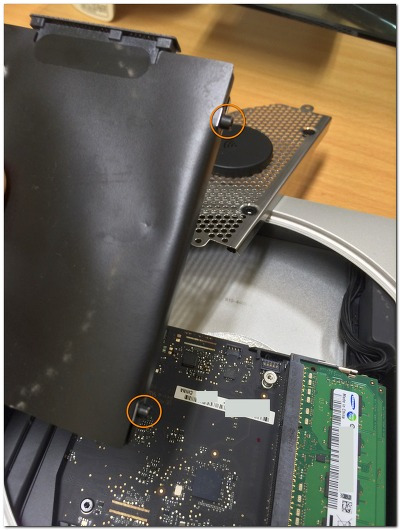

들어낸 부분을 자세히 보면 안쪽에 HDD를 지지하는 2개의 구멍이 보입니다.

나중에 SSD를 연결할 때 저 구멍에 잘 끼이도록 신경써야 됩니다.





원형 표시된 2개의 나사가 HDD를 지지하는 역할을 합니다.





[6] SATA 케이블 분리하기

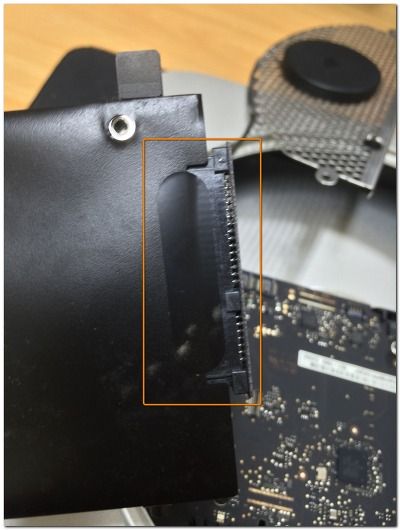

스티커를 살짝 들어낸 후 SATA 케이블을 분리합니다.

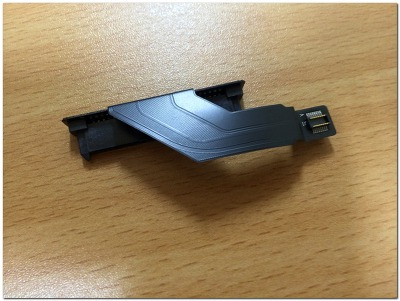

분리된 SATA 케이블 입니다.





[7] SSD로 교체하기

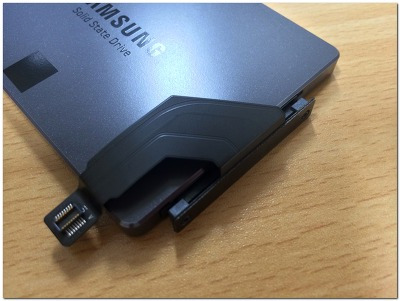

분리된 SATA 케이블을 SSD에 연결합니다.





HDD에 연결되어 있던 나사2개(지지역할)를 T8 드라이버로 풀고

HDD 커버를 잘 뜯어 내서 SSD에 다시 붙입니다.



하드 커버는 잘못 벗기면 다시 붙지 않습니다.

먼지 및 정전기 방지 역할의 커버인데 SSD는 외형이 이런 문제에 보완이 잘 되어 있으니

꼭 다시 붙일 필요는 없습니다.





[8] SSD 연결하기





SSD를 안쪽 지지 구멍에 잘 맞게 끼우고 SATA 연결 부위를 손으로 눌러서 연결합니다.

이후 부터는 역순으로 따라가면 되겠습니다.





긴 글 읽어주셔서 감사합니다.
